aux in/line adapter aansluiten op navigatie

[VPRgti]

Ik ben vanmiddag bezig geweest om een aux aansluiting te maken op mn nav-systeem, maar kom er maar niet uit..


ik heb het volgende type nav; MFD2 DVD

heb dit kabeltje er voor besteld;
http://www.carfantasy.nl/auxadapters/au ... 37104.html

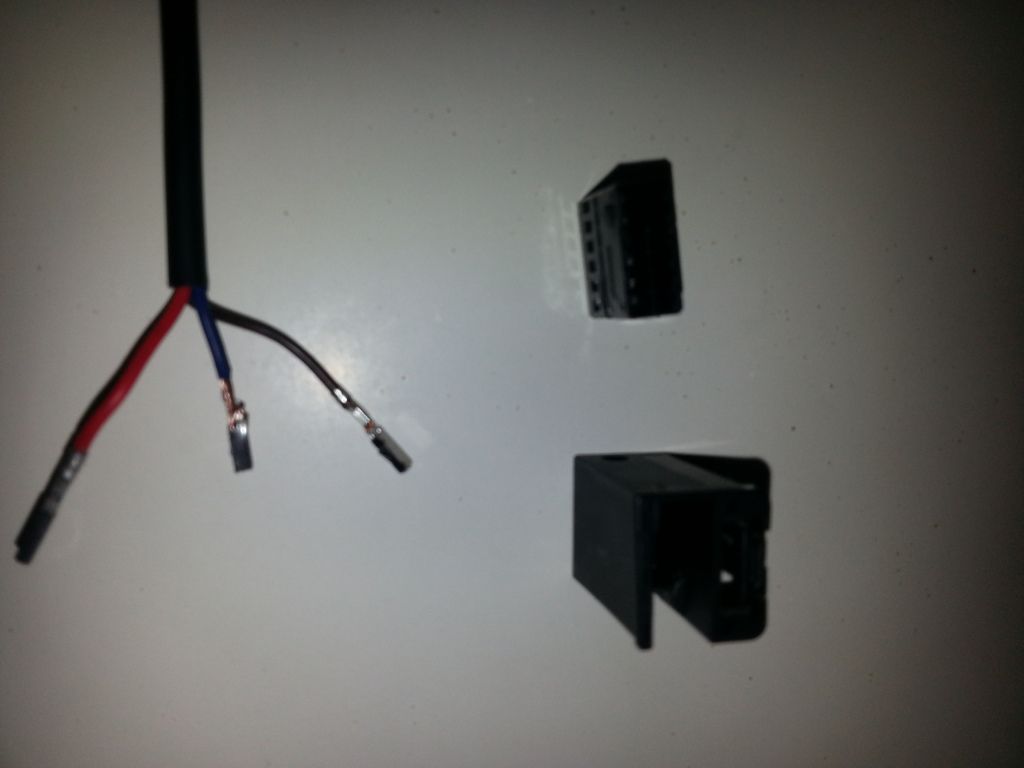

Ziet er zo uit, met de 2 adapters erbij

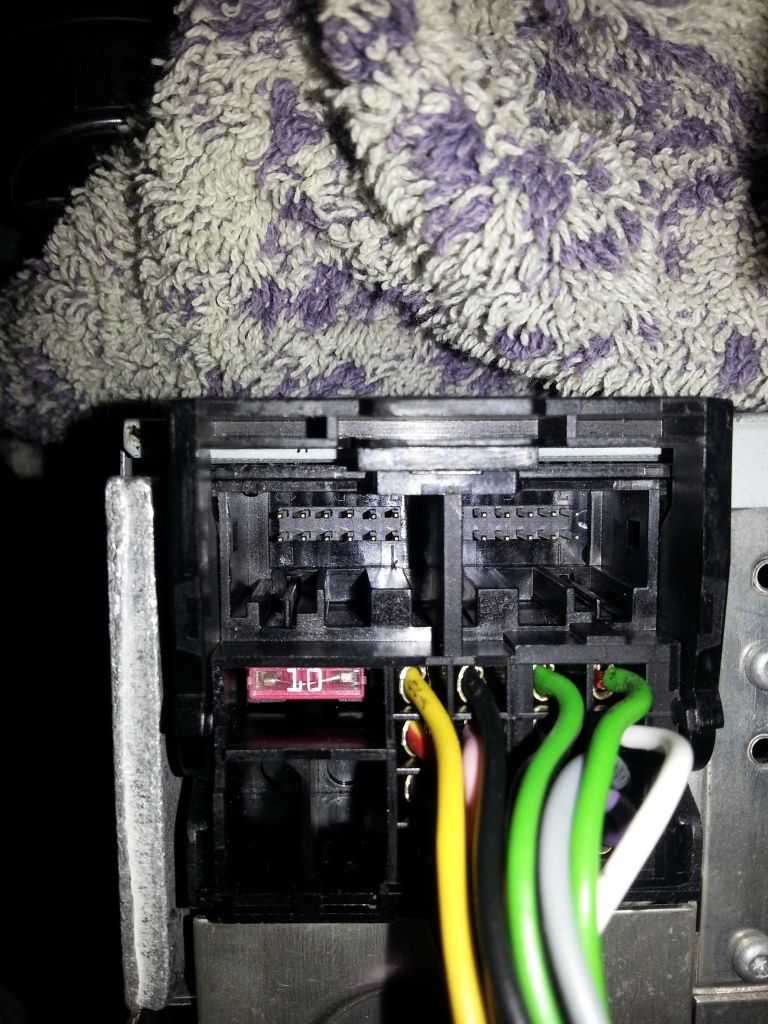

De grotere adapter op de foto hierboven past alleen in de linkse 'socket'? boven de zekering

nu is mijn vraag; waar moet ik de losse stekkerjes insteken?

[wehoo]

[VPRgti]

Thnx voor de info, maar kom er nogsteeds niet uit..
Geen idee waar ik de rooie, blauwe en bruine kabeltjes in moet steken
Is het uberhoubt wel mogelijk met zo'n kabel?
Want ik lees ook het een en ander over een interface voor aux..

[wehoo]

Volgens de leverancier zit het volgende erbij:

Scope of delivery

AUX IN socket
Wiring
Fitting instruction for download

[VPRgti]

Volgens de leverancier zit het volgende erbij:

Scope of delivery

AUX IN socket
Wiring
Fitting instruction for download

Nope, deze is er niet bijgeleverd

[staffpride]

Volgens de leverancier zit het volgende erbij:

Scope of delivery

AUX IN socket
Wiring
Fitting instruction for download

Nope, deze is er niet bijgeleverd

fitting instruction for download.

Deze zal je van de site van de leverancier moeten downloaden.
Vaak kan dit met je klantnummer/factuurnummer.

Zo werkt dat bij kufatec ook

[wehoo]

Leest de fabrikant mee? Inmiddels is deze optie van de site gehaald.

Aansluiting:
Ik verwacht rode en blauwe kabel op de video LF left en right ingangen: pin 11 en 12. Omgekeerd als links-rechts is gewisseld. Zwarte kabel op massa van voertuig of pin 5.

[staffpride]

Leest de fabrikant mee? Inmiddels is deze optie van de site gehaald.

Nou idd, nu je het zeg

[wehoo]

Pinconnectors maar nu iets duidelijker:



Komt overeen met bovenstaande plaatjes. De onderste connector: ARin ALin.

[VPRgti]

thnx nogmaals,
Ga v/d week maar is langs de lokale carlife hier in vlissingen
kijken of hun het kunnen maken voor me, en of het uberhoubt wel kan met mn kabel
